Stockage et Lissage de l’Énergie EnR Excédentaire

2. La Solution : Le « Wall-Vortex Storage »

Le concept proposé, nommé Wall-Vortex Storage, est une solution innovante de stockage d’énergie associant une architecture mécanique à un système hydraulique dynamique. Il cible spécifiquement le besoin critique de réponse ultra-rapide pour stabiliser la fréquence du réseau électrique. En apportant une véritable inertie physique, il comble un manque mécanique intrinsèque aux batteries chimiques, assurant ainsi une transition parfaite le temps de passer le relais aux systèmes de production conventionnels.

Principe de Fonctionnement

Le système repose sur la transition dynamique d’eau, s’inspirant des STEP classiques mais optimisé pour une réactivité instantanée grâce à un transfert de masse dynamique.

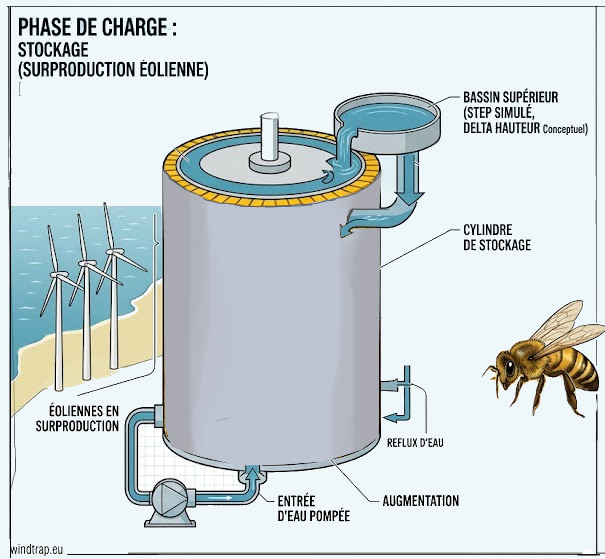

1. Phase de Charge : Accumulation

Cette phase intervient lors d’une surproduction éolienne, où l’électricité excédentaire alimente des pompes.

Intégration du Wall-Vortex Storage dans la gestion du réseau

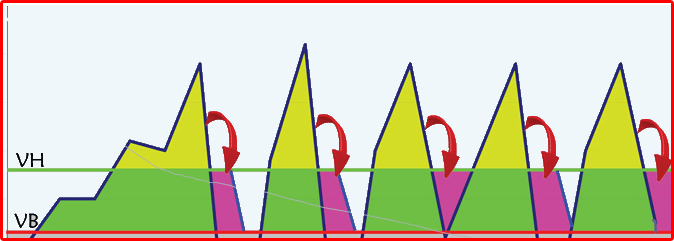

L’énergie totale générée par une éolienne est représentée, en fonction du temps, par l’ensemble des zones verte et jaune. La limite VH (Vortex Hydraulique) est un seuil de référence défini par l’exploitant. Ce paramètre est calibré en fonction de :

L’historique de production du parc,
Des objectifs de rentabilité de l’exploitant,
Des exigences de lissage et de stabilisation de fréquence imposées par les gestionnaires de réseaux et producteurs (RTE, EDF, ENTSO-E).

Principe de régulation

En phase de surproduction (Zone Jaune) : Lorsque la production réelle dépasse la ligne VH, le Wall-Vortex Storage récupère et absorbe ces excédents d’énergie sous forme d’énergie hydraulique.
Injection d’eau : L’eau est pompée et injectée dans le réservoir.
Transfert : Sous l’effet [— NDA —*], l’eau [— NDA —*].
Augmentation : [— NDA —*]
Stockage : [— NDA —*]

Optimisation de la ligne VH : L’arbitrage Lissage / Rendement

Le positionnement de la ligne VH est un choix stratégique pour l’exploitant, soumis à un compromis physique direct :

Un seuil VH bas garantit un lissage optimal : Plus la ligne VH est basse, plus le système accumule d’énergie à la moindre surproduction. Cela permet de réduire au maximum les « zones blanches » (les phases de déficit de production sous la ligne VH). Le réseau bénéficie alors d’une stabilité d’injection presque parfaite.
Un seuil VH bas dégrade le rendement global : En sollicitant en permanence le Wall-Vortex Storage pour de petites variations, les cycles de charge/décharge se multiplient. Cette utilisation intensive augmente l’impact des pertes de charge.

L’objectif de l’exploitant : Trouver le point d’équilibre optimal (le curseur idéal pour la ligne VH) afin de maximiser la disparition des zones blanches de sous-production tout en préservant le rendement énergétique global de l’installation.

2. Phase de Décharge : Lissage de Production

Dès que la production éolienne chute en deçà de cette ligne VH, le réservoir restitue instantanément l’énergie accumulée pour combler le manque et garantir une injection stable sur le réseau.

Restitution : Le réservoir restitue l’énergie accumulée comme dans les systèmes STEP classiques.
Génération électrique : [— NDA —*]
Régulation de la vidange : [— NDA —*]

Avantages Majeurs du Concept

Réponse ultra-rapide : La réponse instantanée (en millisecondes) est idéale pour stabiliser la fréquence du réseau, contrairement aux barrages classiques (STEP) qui demandent du temps pour s’activer.
Modularité de la masse : La masse peut être modulée en temps réel en fonction du surplus d’énergie disponible.
Moins de stress mécanique : [Modulation dynamique de l’effort au démarrage].

Spécifications pour un Démonstrateur de Modèle Réduit

Les valeurs numériques dépendent de la mise à l’échelle choisie pour le démonstrateur, car aucune donnée chiffrée fixe n’existe pour le moment. Voici des paramètres indicatifs pour un modèle de laboratoire :

Dimensionnement du réservoir

Rayon (r) : Un diamètre de 40 à 60 cm est idéal pour un modèle de table.
Masse d’eau (m) : Un volume de 10 à 20 litres (10-20 kg) permet des variations mesurables sans danger mécanique.

Géométrie de la matrice

Taille des modules pour ce prototype : De 2 à 4 cm sont adaptés.
Perforations : Des trous calibrés de 2 à 5 mm complètent le dispositif.

Puissance et Rendement

Puissance injectée : Une petite pompe de 50 à 100 Watts suffit pour ce prototype pour simuler l’énergie excédentaire des ENR
Puissance disponible : Un petit moteur/alternateur synchrone de 20 à 50 Watts (crête) permet de valider le lissage.
Rendement global : Un rendement cycle complet de 60% à 70% est réaliste pour un premier démonstrateur. Dans l’état actuel théorique, ce rendement est légèrement inférieur à d’autres principes.

*Les détails mécaniques, physiques et de conception logicielle protégés par les mentions [— NDA —] feront l’objet d’un partage complet après signature d’un accord de confidentialité mutuel.
